貼片電阻標識解讀,看一眼讀阻值

2019-07-04 11:09:15        0   責任編輯: 貼片電容

電阻,表示導體對電流阻礙作用的大小。在物理上,電阻表示導體導電性能,用符號R表示,基本單位是歐姆,比歐姆大的單位還有千歐、兆歐。單位換算關系是:1MΩ=1000KΩ=1000,000Ω。


電阻在各種電路中使用非常廣泛,特別是低壓電子設備中更是多見,光貓、路由器、網絡機頂盒等等各種電子設備中。從之前的顯像管電視到收音機,線路板中使用的電阻體積較大,有的電阻上直接標出電阻的阻值,有的用色環表示電阻的阻值??破招≈R,帶你認識色環電阻,瞬間讀出電阻值



隨著電子設備的微型化,集成化發展,體積較大的電阻也越來越小,電子設備中電阻逐漸開始使用貼片電阻。貼片電阻一般都是黑色的薄片,兩端是銀色的焊接引線。貼片電阻體積小、重量輕,工作穩定可靠,適合自動化生產線裝配。

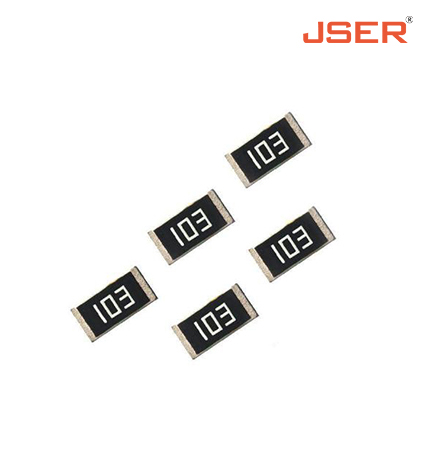

常見的貼片電阻,有的上面標著三位數字,這種電阻誤差一般是±5%,前面的兩位表示電阻的前兩位數字,第三位數字表示后面有多少個零,單位是Ω。如103,表示10000Ω=10KΩ,誤差±5%。誤差±1%的精密電阻,則用四位數字表示,這樣的電阻前三位數字是表示阻值的前三位數字,第四位表示后面有多少個零。如5112,表示51100Ω=51.1KΩ,誤差±1%。



除了上面兩種貼片電阻外,還有一種貼片電阻,在數字之間有字母R。這種電阻,一般是小于10歐姆的電阻,R代表小數點。如6R2,表示阻值是6.2Ω,0R56,表示阻值是0.56Ω。電阻上有三位數字的誤差±5%,有四位數字的誤差是±1%(注意字母R也算一位數字)。



以上就是對貼片電阻,上面標識的含義解讀,知道了含義,看一眼就能瞬間讀出阻值大小。怎么樣?看完文章,是不是漲知識了。
