貼片電容壞了怎么測量更換

2019-06-25 17:58:49        0   責任編輯: 貼片電容

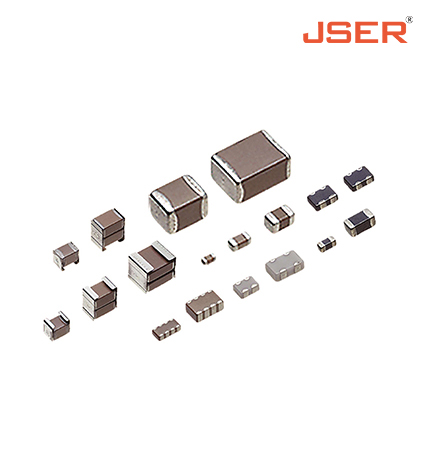

在電路中我們可能會(huì )遇到貼片電容的損壞的,而造成貼片的損壞的原因有很多種,一般都是貼片電容完全沒有容量、出現裂痕、被擊穿、彎曲、過熱、受壓損壞等等,在不確定貼片電容是否損壞的情況下我們最好是用儀器檢測一下,下面我們來看貼片電容損壞的解決方法。


有位客戶曾經這樣提問過:我的pcb板上貼片電容壞了,但是我不知道容量是多少,該替換成多大的,怎么辦?最佳解決方法就是替換成等容量的電容,貼片電容很多由于體積所限,不能標注其容量,所以一般都是在貼片生產時的整盤上有標注。如果是單個的貼片電容,要用電容測試儀測出它的容量。如果是同一個廠標的話,一般來說顏色深的容量比顏色淺的要大,棕灰>淺紫>灰白。當然最好的方法是用熱風槍吹下來,等它冷卻后用數字表的電容擋或電容表量。



  貼片電容測量方法:

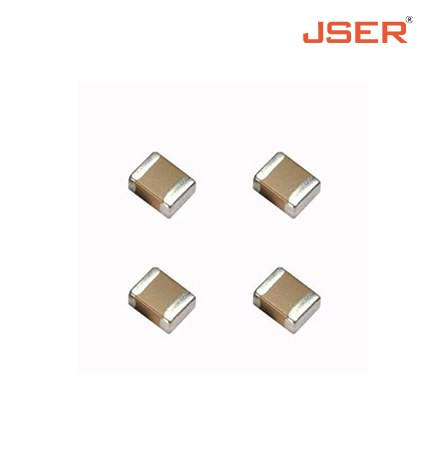

  貼片電容是陶瓷電容,要經過高溫才能制作出來,所以沒有標有數值。電容不工作一般分為3種情況,漏電、擊穿、無電容。一般檢測用萬用表檢測阻值一般調在10K-20K為測量標準,特別是貼片電容。把萬用表的筆尖點在貼片電容的兩側。如果貼片電容的“數值”直線上升證明貼片電容無任何故障。如果貼片電容的值為零,證明貼片電容沒容量或者被擊穿了,這個貼片電容就是壞了。
