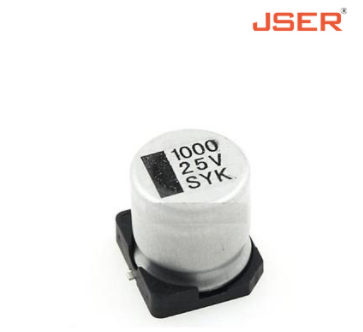

  貼片鋁電解電容的正負極區分和測量電容上面有標志的黑塊為負極。在PCB上電容位置上有兩個半圓,涂顏色的半圓對應的引腳為負極。也有用引腳長短來區別正負極長腳為正,短腳為負。


  當我們不知道電容的正負極時,可以用萬用表來測量。電容兩極之間的介質并不是絕對的絕緣體,它的電阻也不是無限大,而是一個有限的數值,一般在 1000兆歐以上。電容兩極之間的電阻叫做絕緣電阻或漏電電阻。



  只有電解電容的正極接電源正(電阻擋時的黑表筆),負端接電源負(電阻擋時的紅表筆)時, 電解電容的漏電流才小(漏電阻大)。反之,則電解電容的漏電流增加(漏電阻減小)。


  這樣,我們先假定某極為“+”極,萬用表選用R*100或R*1K擋, 然后將假定的“+”極與萬用表的黑表筆相接,另一電極與萬用表的紅表筆相接,記下表針停止的刻度(表針靠左阻值大),對于數字萬用表來說可以直接讀出讀數。然后將電容放電(兩根引線碰一下),然后兩只表筆對調,重新進行測量。兩次測量中,表針最后停留的位置靠左(或阻值大)的那次,黑表筆接的就是電解電 容的正極。


  另:貼片電容正負極區分


  一種是常見的鉭電容,為長方體形狀,有“-”標記的一端為正;


  另外還有一種銀色的表貼電容,想來應該是鋁電解。 上面為圓形,下面為方形,在光驅電路板上很常見。 這種電容則是有“-”標記的一端為負。


  發光二極管:顏色有紅、黃、綠、藍之分,亮度分普亮、高亮、超亮三個等級,常用的封裝形式有三類:0805、1206、1210


  二極管:根據所承受電流的的限度,封裝形式大致分為兩類,小電流型(如1N4148)封裝為1206,大電流型(如IN4007)暫沒有具體封裝形式,只能給出具體尺寸:5.5 X 3 X 0.5


  電容:可分為無極性和有極性兩類:


  無極性電容下述兩類封裝最為常見,即0805、0603;


  有極性電容也就是我們平時所稱的電解電容,一般我們平時用的最多的為鋁電解電容,由于其電解質為鋁,所以其溫度穩定性以及精度都不是很高,而貼片元 件由于其緊貼電路版,所以要求溫度穩定性要高,所以貼片電容以鉭電容為多,根據其耐壓不同,貼片電容又可分為A、B、C、D四個系列,具體分類如下:


  類型 封裝形式 耐壓

  A 3216 10V

  B 3528 16V

  C 6032 25V

  D 7343 35V


  貼片鉭電容的封裝是分為A型(3216),B型(3528), C型(6032), D型(7343),E型(7845)。有斜角的是表示正極,(小三角的表示正極?不知道!)


  撥碼開關、晶振:等在市場都可以找到不同規格的貼片封裝,其性能價格會根據他們的引腳鍍層、標稱頻率以及段位相關聯。


  可以從腳來判斷,長的是正極,短的是負極。 電容身上,有半邊顏色涂料的是負極


  固態電解或液態電容的說法指的則是其陰極的用料。使用電解液做陰極的好處是電容量可以做到很大。但是電解液在高溫環境下容易揮發、滲漏,對壽命和穩定性影 響很大。而固態電容采用功能性導電性高分子作為介電材料,在長期未使用的情形下通電不致于發生爆漿現象。 且在低溫時亦不會因電解質離子移動緩慢而達不到應有特性及功能,相比液態電解質,固態電容具備環保、低阻抗、高低溫穩定、耐高紋波及高信賴度等優越特性。
